主要特點和優點

主要性能指標

500, 300, 100 MHz 帶寬型號

2 通道和4 通道型號

16 條數字通道（MSO 系列）

所有通道上2.5 GS/s 的采樣率

所有通道上5 M 點的記錄長度

>50,000 wfm/s 的zui大波形捕獲速率

成套高級觸發

簡便易用功能

Wave Inspector? 控制功能，輕松導航和自動搜索波形數據

29 種自動測量FFT 分析，簡化波形分析

TekVPI? 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位

9 英寸（229 mm） WVGA 寬屏彩色顯示器

體積小，重量輕- 僅厚5.8 英寸（147mm），僅重9 磅（4 公斤）

連接能力

前面板和后面板上的USB 2.0主機端口，迅速簡便地存儲數據、進行打印及連接USB 鍵盤

后面板上的USB 2.0 設備端口，簡便地連接PC 或直接打印兼容PictBridge? 的打印機

集成10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上

選配串行觸發和分析功能

I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自動串行觸發、解碼和搜索選項

混合信號設計和分析（MSO 系列）

并行自動觸發、解碼和搜索功能

多通道建立時間和保持時間觸發

MagniVuTM高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率

選配應用支持

電源分析

HDTV 和自定義視頻分析

多功能混合信號設計調試工具

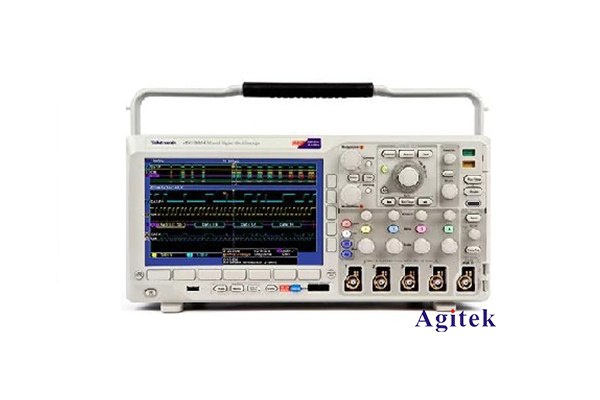

通過MSO/DPO3000系列示波器，您可以使用一臺儀器查看模擬信號、數字信號和串行信號，迅速找到和診斷復雜的嵌入式系統設計中的問題。由于高達500 MHz的帶寬及所有通道上5倍的過采樣率，您可以獲得必要的性能，滿足當前許多主流應用的需求。所有通道上標配高達5 M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。

泰克MSO3012系列示波器的數字熒光技術可以快速查看異常信號，Wave Inspector? 控制功能可以迅速導航波形，其可以自動進行串行總線和電源分析，為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。
