特性和優點

關鍵性能指標

• 500、300、100 MHz 帶寬型號

• 帶寬可升級（最高達500 MHz）

• 2 個和4 個模擬通道型號

• 16 個數字通道（MSO 系列）

• 全部通道均實現2.5 GS/s 采樣率

• 全部通道均實現5 兆點記錄長度

• 最大波形捕獲速率>50000 wfm/s

• 高級觸發套件

易用性

• Wave Inspector? 控件為波形數據提供方便導航和自動化搜索

• 29 種自動測量功能及FFT 分析，簡化波形分析

• TekVPI? 探頭接口支持有源、差分和電流探頭，自動調整

• 量程和單位

• 229 毫米（9 英寸）WVGA 寬屏彩色顯示器

• 體型小，重量輕- 深度147 毫米（5.8 英寸），重4 公斤

• （9 磅）

連接

• 前面板和后面板都有USB 2.0 主控端口，數據存儲、打印和

• 連接USB 鍵盤十分便捷

• 后面板配有USB 2.0 設備端口，與PC 連接或連接兼容PictBridge? 打印機直接打印都十分方便

• 集成的10/100 以太網端口用于網絡連接，視頻輸出端口用于將示波器顯示屏輸出到監視器或投影儀

選配串行觸發和分析

• 自動串行觸發、解碼和搜索選項，用于I2C、SPI、MIL-STD-1553、CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/TDM

混合信號設計和分析（MSO 系列）

• 并行總線上實現自動觸發、解碼和搜索

• 多通道建立和保持觸發

• MagniVu? 高速采集在數字通道上提供121.2 ps 的精細定時分辨率

選配應用程序支持

• 功率分析

• HDTV 和定制視頻分析

多功能混合信號設計調試工具

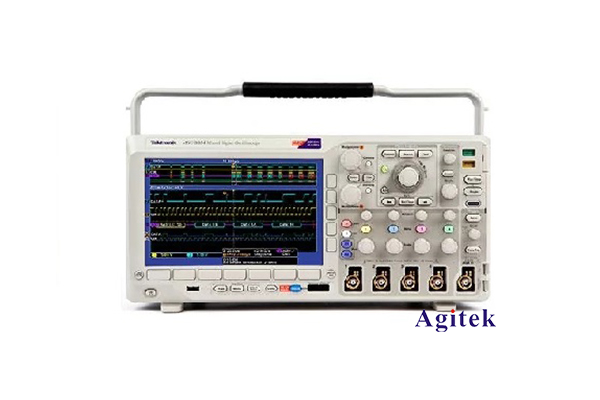

    使用MSO/DPO3000 混合信號示波器系列，您可以用一臺儀器來分析多達20 個模擬和數字信號，快速查找和診斷復雜設計中的問題。所有通道均實現高達500 MHz 的帶寬及至少5倍的過取樣，確保您擁有許多當今主流應用所需的性能。

為了捕獲長窗口的信號活動又能保持精細的定時分辨率，MSO/DPO3000 在所有通道上提供5M 點的深度記錄長度。

采用Wave Inspector? 控件進行快速波形導航、自動串行和并行總線分析、以及自動功率分析，Tektronix MSO/DPO3000 示波器系列提供功能豐富的工具讓您簡化和加快復雜的設計調試。

全面廣泛的功能，加速調試的每一階段

    MSO/DPO3000 系列具有一系列強大的功能，從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特點及設備的行為，全面加速調試設計的每一階段。

Wave Inspector? 導航和搜索

    5M 點記錄長度代表著數千個屏幕的信息。MSO/DPO3000 系列的導航和搜索工具Wave Inspector，在幾秒鐘內找到事件。

數字熒光技術

    MSO/DPO3000 系列的數字熒光技術讓您更快地洞察被測器件的真實工作狀況。高于50000 wfm/s 的波形捕獲速率讓您更有機會快速查看數字系統中常見的偶發問題：欠幅脈沖、毛刺、定時問題，等等。波形點彼此疊加在一起，頻繁出現的波形點被加亮顯示。這樣快速突出顯示在時間上頻繁出現的事件，或者在偶發性異常的情況下突出顯示不常發生的事件。

混合信號設計和分析（MSO 系列）

    MSO3000 系列混合信號示波器提供了16 個數字通道。這些通道緊密集成在示波器的用戶界面中，簡化了操作并方便解決混合信號問題。

串行觸發和分析（選配）

    在串行總線上，單個信號通常包含地址、控制、數據和時鐘信息。這可能會難以隔離感興趣的事件。MSO/DPO3000 系列 為調試串行總線提供了一組強大的工具，自動串行觸發、解碼和搜索I2C、SPI、MIL-STD-1553、CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/TDM。

功率分析（選配）

    客戶對更長電池壽命的設備及更低能耗的綠色解決方案的需求日益增加，需要電源設計師們表征開關損耗并將其降至很低以提高效率。此外，還需要對電源的功率水平、輸出純度及向電源線路的諧波反饋進行表征，以符合**和地區的電源質量標配。在歷史上，在示波器上完成這些以及其他諸多功率測量相當耗時，需要手工完成并且非常繁瑣。MSO/DPO3000系列選配的功率分析工具極大地簡化這些任務，允許準確快速地分析功率質量、開關損耗、諧波、安全作業區(SOA)、調制、波紋和轉換速率（dI/dt、dV/dt）。功率分析工具完全集成于示波器內，只需一個按鈕即可完成自動化的可重復功率測量，無需外部PC 或復雜的軟件設置。

視頻設計和開發

    很多視頻工程師仍對模擬示波器情有獨鐘，相信模擬顯示器上的亮度等級是查看某些視頻波形細節的唯一方式。MSO/DPO3000 系列快速的波形捕獲速率結合其信號亮度等級視查看NTSC 視頻信號。請注意由DPO 表示時間、幅度和幅度隨時間變化分布功能提供的亮度等級視圖。圖，能夠提供與模擬示波器相同的豐富信息顯示，但還能提供多得多的細節以及數字示波的所有優勢。IRE 和mV 刻度、場釋抑、視頻極性以及智能到能夠檢測視頻信號的自動設置，此類標配功能令本款市面上使用簡單的MSO/DPO3000 系列示波器成功進軍視頻應用。而且由于MSO/DPO3000 系列采用高達500 MHz 帶寬、四個模擬輸入以及內置的75 Ω 輸入終端，所提供的性能能夠滿足模擬和數字視頻使用。

MSO/DPO3000 系列視頻功能采用選配的DPO3VID 視頻應用模塊進行進一步擴展。DPO3VID 提供業內完整的HDTV 和定制（非標配）視頻觸發套件。
